DispatcherServlet

1. DispatcherServlet

- 클라이언트로부터 어떠한 요청이 오면 Tomcat 등과 같은 서블릿 컨테이너가 받게 된다. 그리고 이 모든 요청은 먼저 프론트 컨트롤러인 DispatcherServlet이 받게 된다. 그러면 DispatcherServlet은 예외 처리 등의 공통적인 작업을 먼저 처리한 후에 해당 요청을 처리해야 하는 세부 컨트롤러를 getBean()으로 가져오고, 정해진 메서드를 실행시켜 작업을 위임한다.

- URL 요청이 오면 이를 가로채서 HandlerMapping에게 해당 요청을 처리할 수 있는 Controller를 찾아내어 요청을 Controller에게 보내고 결과값을 리턴해 준다.

- 부모 클래스에서 HttpServlet을 상속 받아서 사용하기 때문에 서블릿으로 동작한다.

- 스프링 MVC는 DispatcherServlet 코드의 변경 없이 원하는 기능을 변경하거나 확장할 수 있다. 대부분의 기능은 확장 가능하게 인터페이스로 제공한다.

- 스프링 부트는 DispatcherServlet을 서블릿으로 자동 등록하면서 모든 경로(urlPatterns="/")에 대해서 매핑한다.

DispatcherServlet extends



1.1 DispatcherServlet 요청 흐름

① 서블릿이 호출되면 HttpServlet이 제공하는 service()가 호출된다.

② 스프링 MVC는 DispatcherServlet의 부모인 FrameworkServlet에서 service()를 오버라이드 해두었다.

③ FrameworkServlet.service()를 시작으로 여러 메서드가 호출되면서 DispatcherServlet.doDispatch()가 호출된다.



1.2 Spring MVC 동작 순서

/**
DispatcherServlet.doDispatch()
**/
protected void doDispatch(HttpServletRequest request, HttpServletResponse response) throws Exception {
	HttpServletRequest processedRequest = request;
	HandlerExecutionChain mappedHandler = null;
	ModelAndView mv = null;

	// 1. 핸들러 조회
	mappedHandler = getHandler(processedRequest);
	if(mappedHandler == null) {
		noHandlerFound(processedRequest, response);
		return;
	}

	// 2. 핸들러를 처리할 수 있는 어댑터 조회
	HandlerAdapter ha = getHandlerAdapter(mappedHandler.getHandler());

	// 3. 핸들러 어댑터 실행 -> 4. 핸들러 어댑터를 통해 핸들러 실행 -> 5. ModelAndView 반환
	mv = ha.handle(processedRequest, response, mappedHandler.getHandler());

	processDispatchResult(processedRequest, response, mappedHandler, mv, dispatchException);
}

private void processDispatchResult(HttpServletRequest request, HttpServletResponse response,
HandlerExecutionChain mappedHandler, ModelAndView mv, Exception exception) throws Exception {
	// 뷰 렌더링 호출
	render(mv, request, response);
}

protected void render(ModelAndView mv, HttpServletRequest request,
HttpServletResponse response) throws Exception {
	View view;
	String viewName = view.getViewName();

	// 6. 뷰 리졸버를 통해서 뷰 찾기, 7. View 반환
	view = resolveViewName(viewName, mv.getModelInternal(), locale, request);

	// 8. 뷰 렌더링
	view.render(mv.getModelInternal(), request, response);
}

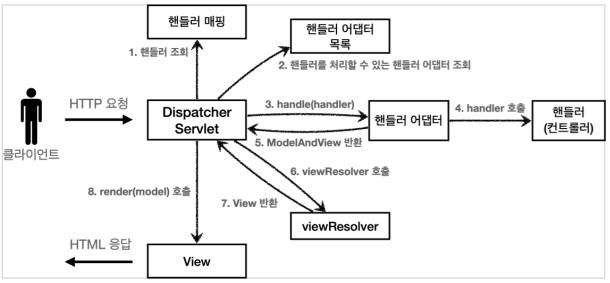

Spring MVC 구조

① 핸들러 조회: 핸들러 매핑을 통해 요청 URL에 매핑된 핸들러(컨트롤러)를 조회한다.

② 핸들러 어댑터 조회: 핸들러를 실행할 수 있는 핸들러 어댑터를 조회한다.

③ 핸들러 어댑터 실행: 핸들러 어댑터를 실행한다.

④ 핸들러 실행: 핸들러 어댑터가 실제 핸들러를 실행한다.

⑤ ModelAndView 반환: 핸들러 어댑터는 핸들러가 반환하는 정보를 ModelAndView로 변환해서 반환한다.

⑥ viewResolver 호출: 뷰 리졸버를 찾고 실행한다.

⑦ View 반환: 뷰 리졸버는 뷰의 논리 이름을 물리 이름으로 바꾸고, 렌더링 역할을 담당하는 뷰 객체를 반환한다.

⑧ 뷰 렌더링: 뷰를 통해서 뷰를 렌더링 한다.



참고

- https://mangkyu.tistory.com/18

- https://jojoldu.tistory.com/28

- 『스프링 MVC 1편 - 백엔드 웹 개발 핵심 기술』
